Montages électroniques appliqués au numérique

Mise en page : GuY - ToutenN

10 avril 2005

Inverseur de tension

La plupart des décodeurs de base au protocole DCC, utilise un commun au positif à leurs sorties. Cela ne pose aucun problème pour la commande de moteur à solénoïde mais impossible à utiliser pour la commande de signaux lumineux. Voici donc une solution simple et proposé par Patrick

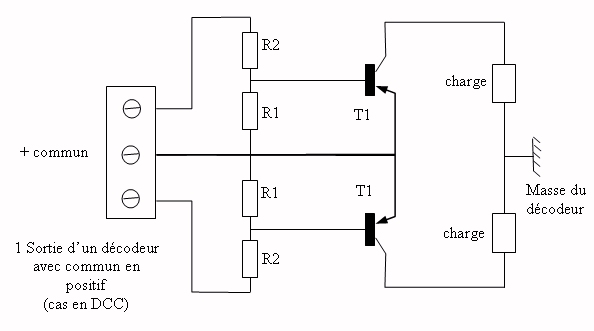

Montage :

Liste des composants :

R1 : Résistances de 2.2K à 4.7K
R2 : Résistances de 4.7K à 10K
T1 : Transistor type PNP : BC559A ou Beta>50
La charge ne peut être supérieure à 0.5 A
La masse au décodeur est prise sur son CI
