Décodeur :
A prise NEM651(hors selectrix)

Montage Décodeur embarqué

Machine : Minitrix disposant
d'une prise NEM 651

Réalisation du montage : Guy - TouTenN

Echelle N

10 mai 2004  -  Difficulté : xx

Avant propos


CC 472008

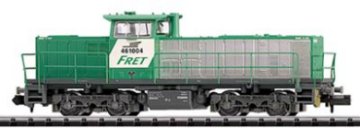

BB 461 000


CC 72071 ....

Normalement, une machine équipée d'une prise normalisée de type "NEM" ne devrait poser aucun problème pour l'installation d'un décodeur du même type que la prise. Mais voilà, Minitrix bien qu'ayant aussi adopté la norme DCC, n'a pas rectifié le point concernant la "longueur des tiges" des décodeurs et à garder celle qu'il a toujours utilisé pour sa norme "selectrix". Pour la norme DCC-NMRA la longueur des tiges font 0.5cm pour la norme Selectrix la longueur fait 0.8cm. Lorsque que l'on installe un décodeur de marque lenz, Kühn... on rencontre des problèmes de contact.

Les parades

Je vais ici vous montrer quelques "Trucs" pour palier à ce problème :

1) Vous pouvez acheter des décodeurs Sélectrix de dernière génération incluant la norme DCC. Malheureusement vous en trouverez peu dans l'hexagone et leur coût ne justifie pas toujours leur achat.

2) Modifier les décodeurs à fils : Ici trois possibilités sont à envisager :

a) Souder directement les fils sur les pistes de la prise après avoir ôter celle-ci
b) Souder les fils en laissant la prise, mais en les connectant directement sur les éléments de commande (moteur, ampoule, led..)
c) Substituer les fils par d'autres de section un peu plus importante. Il faut donc dessouder les fils d'origine du décodeur, dénuder et étamer les brins de fil de section + important et les souder au décodeur. Il ne restera plus qu'à redimensionner la longueur des fils et les insérer dans la fiche. Vous pouvez aussi utiliser les tiges de composant électronique de faible diamètre. Mais cette méthode va vous demander patience et une bonne maîtrise du fer à souder.

Remarque : Ces méthodes sont aussi consultables à l'adresse suivante : http://letrainpassion.chez.tiscali.fr/CC472008.htm

3) Modifier les décodeurs norme 651 (6 tiges) :

Cette méthode, je l'utilise régulièrement avec mes lenz et kuhn. Pour obtenir plus de longueur sur mes tiges du décodeur, je supprime ma barrette de maintien des tiges : Elle sert à positionner des tiges lors de leur soudure sur le décodeur. Attention : respectez le sens du découpage que je vais vous donner.



Pour supprimer la barrette, j'utilise tout bêtement un coupe ongle

Il faut absolument que le plan de coupe du coupe-ongle soit aligné sur la longueur de la barrette. Petit à petit, la barrette va se fendre et s'éliminer automatiquement. Il ne restera plus qu'à insérer les tiges dans la prise.

Remonté
