La Gamme ZIMO

Gamme de produits de la marque			19-juin-2003
Auteur Guy - TouTenN

Remarque

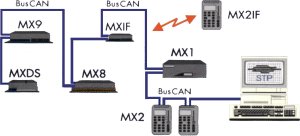

	"Le système ZIMO est sans conteste le système de commandes de trains miniatures le plus évolué, il s'appuie sur des standards reconnus : CAN pour des échanges de données rapides et fiables entre les équipements fixes et DCC vers le matériel roulant. Il permet une exploitation avec ou sans ordinateur et s'adresse à toutes les échelles N, H0, 0, LGB, ..." Mr THOMAS

Les Transformateurs
	TRAF024 - Transformateur Pour alimenter l'unité centrale MX1. A branché sur le secteur 220V, La tension de sortie du transformateur est de 24V AC avec une puissance de 150 VA

Les systèmes
	MX1, MX1HS - Unité Centrale Ces centrales permettent le fonctionnement de locomotives et appareillages aux protocoles DCC et/ou MOTOROLA. La MX1 fournit 8A en sortie. Pour de grand réseau, la version MX1HS fournit deux sorties avec chacune 8 A.
	MX1EC - Unité centrale économique Le MX1EC est la version économique du MX1, sans rien sacrifier des fonctions essentielles du MX1.

Les appareils de commande

MX2 - Commande manuelle

A utiliser posée ou tenue en main, elle vous donne accès aux fonctions de commande des trains (vitesse, direction, feux, autres éclairages, fonctions auxiliaires, accélération, ralentissement, et autres), mais également des accessoires (aiguillages, plaque tournante...). Vous pouvez aussi gérer les itinéraires ainsi que le paramétrage des décodeurs.

MX2IF - Commande manuelle Infrarouge

Dispose des mêmes caractéristiques que la MX2 mais il n'y a plus de fil de raccordement à la centrale (le top!!!)

MX2UF - Module Infrarouge
Relié au Bus-CAN, ce module transmet bidirectionnellement les informations à un jusqu'à 4 boîtier MX2IF.

Les décodeurs embarqués
	Motorisation et fonctions MX61, MX61R (TT, HO,...) MX62, M62R, MX62W (N,...) MX64,MX64R, MX64F, MX64H, MX64HR, MX64HF (HO) MX66S, MX66M, MX66S (grandes échelles) Fonctions MX67 MX68 Voir le détail en cliquant ici

Les décodeurs stationnaires

MX81 - Décodeur d'accessoire

Les décodeurs d'accessoires (contrairement aux modules d'accessoires) sont connectés à la voie. Le MX81 contrôle un aiguillage (des aiguillages à commande par solénoïdes et des aiguillages à moteur lent y compris les EPL de LGB) ou un signal de 2 feux (LEDs ou ampoules). Ce décodeur retourne position de l'aiguillage. L'information est véhiculée par la voie jusqu'au boîtier MX2 ou au TCO du logiciel STP.

Les Module / Décodeurs d'accessoires
	MX8 - Module d'accessoires magnétiques Ce module commande et gère l'état(allumé/éteint, dévié, arrêté...) des accessoires (16 aiguillages à double bobines, signaux...). Les informations entrant/sortant passent par le Bus-Can. Le MX8 est plutôt réservé aux appareils magnétiques et lumineux. MX8S - Module d'accessoires lents Mêmes possibilités que le MX8 mais plutôt réservé aux moteurs lents (tortoise, fulgurex...)
	MX7, MX7/3 - Modules de boucle de retournement Voir le détail en cliquant ici
	MXDS/D, MXDS/K - Modules pour pont tournant MXDS/D fonctionnement qu'en numérique MXDS/K fonctionnement numérique ou conventionnelle

Les modules de gestion de canton (rétrosignalisation)

MX9V, MX9B - Module pour gestion de canton (rétrosignalisation)

Le MX9V contrôle de 16 sections de voie par détection d’occupation, de plus un contrôle de vitesse par la signalisation peut être appliqué à chaque canton.
Le MX9B ne dispose pas du contrôle de vitesse.

Carte d’extension MX9ALA
Elle contient 8 drivers permettant de connecter 8 indicateurs d’occupation ou 8 feux de signalisation au MX9. Jusqu’à 4 cartes MX9ALA peuvent être utilisées avec chaque MX9.

Carte d’extension pour l’identification des locos MX9AZN
Elle identifie les adresses des décodeurs de locos (équipées de décodeurs ZIMO) sur un canton (2 sections sont groupées pour former un canton). Jusqu’à 8 cartes MX9AZN (pour chacune des 8 cantons) peuvent être utilisées avec un MX9.
